【Houdini21.0】Heightfield VisualizeでレイヤーをWeightBlend(順不同)で表示する

参考：HeightField Visualize | Houdini

前提知識：UEにおけるブレンド方式

ブレンド方式	概要
LB Weight Blend	・全てのレイヤー間で重みづけられたブレンドを使用する ・0-1の間で補間され、順不同になる
LB Alpha Blendd	・アルファブレンドされたオーバーレイを実装する ・下のレイヤーに重ねる形で表示され、順番が影響する
LB Height Blendd	・ウェイトブレンドと基本は同じだが、レイヤー間の遷移にディテールも追加する ・ディテールはHeightmapに基づいたものになる

参考：
Unreal Engine でのランドスケープ マテリアル | Unreal Engine 5.7 ドキュメンテーション

Heightfield Visualizeの挙動を確認

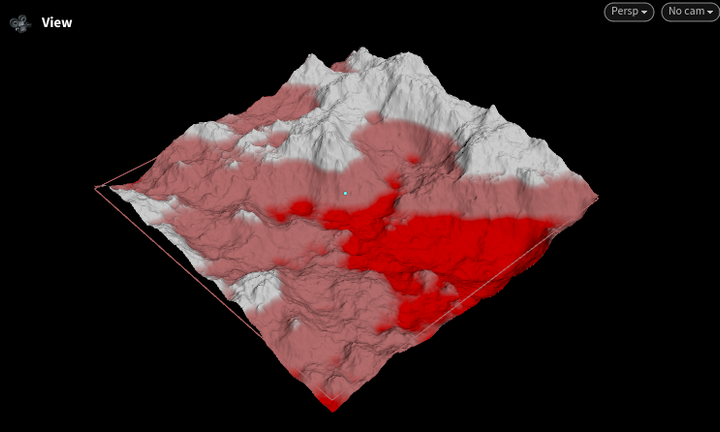

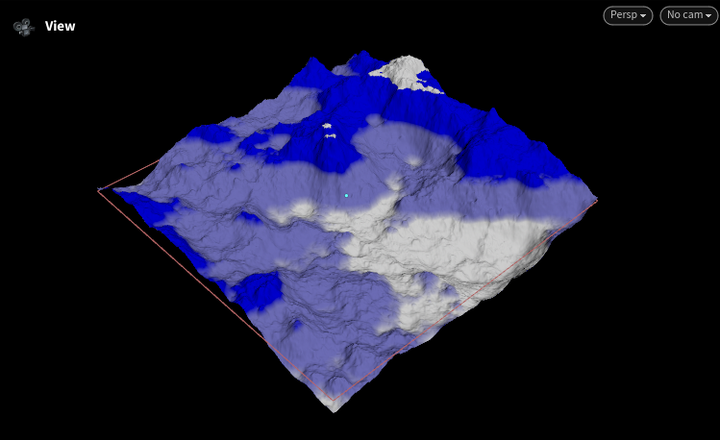

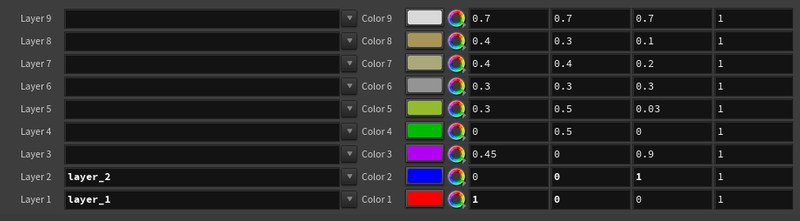

確認用のレイヤー構造

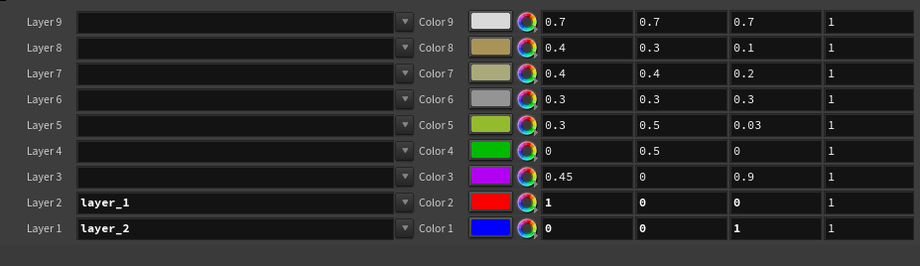

レイヤー順を変えて可視化する

layer_1 → layer_2の順

layer_2 → layer_1の順

WeightBlendで表示する

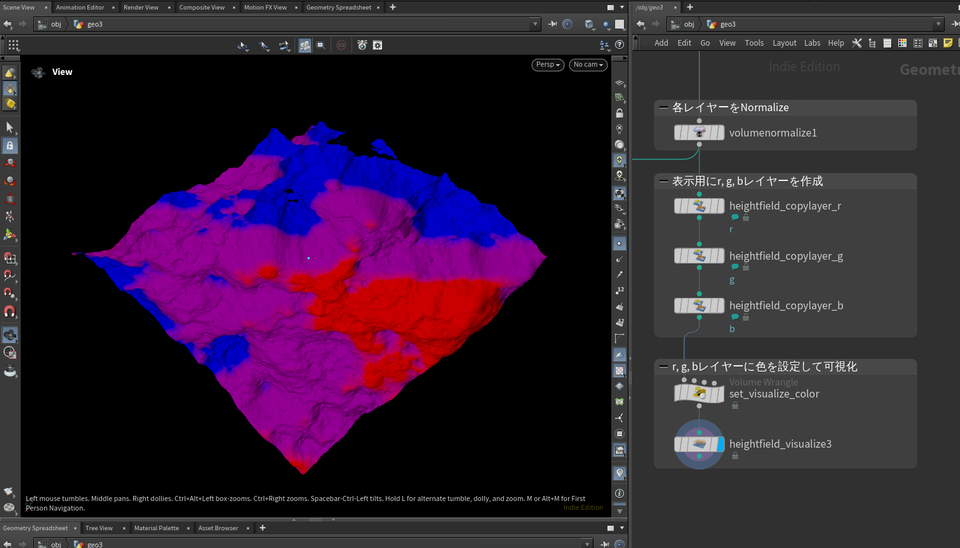

最終的なノード構成

• 処理内容

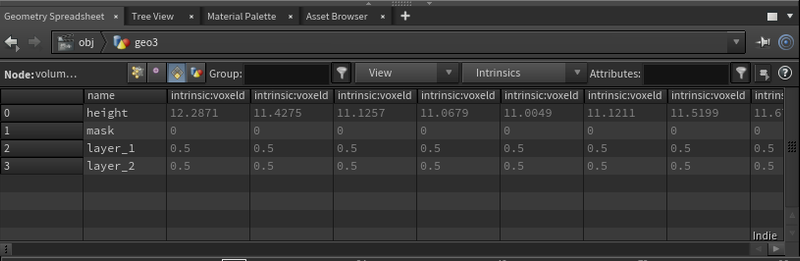

  1. Volume Normalize Weight でレイヤーの値を正規化
  2. Heightfield Copy Layer で可視化用レイヤー（今回はrgb）を作成
  3. 各レイヤーのウェイト値を見て色の計算を行い、可視化用レイヤーに設定する
  4. 可視化用レイヤーを表示する

ノード設定内容

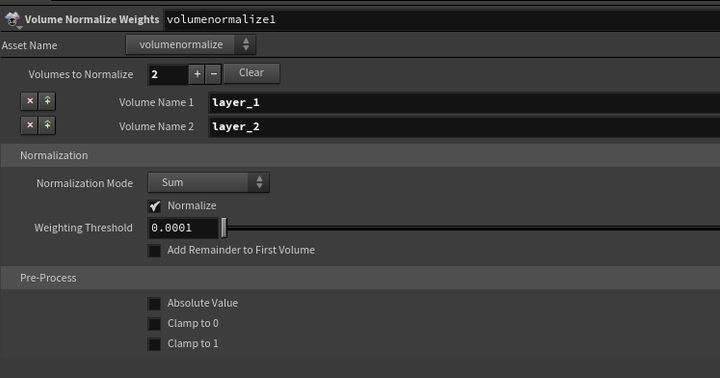

• Volume Normalize

  • 平均化するレイヤー名を設定することで重みづけされる

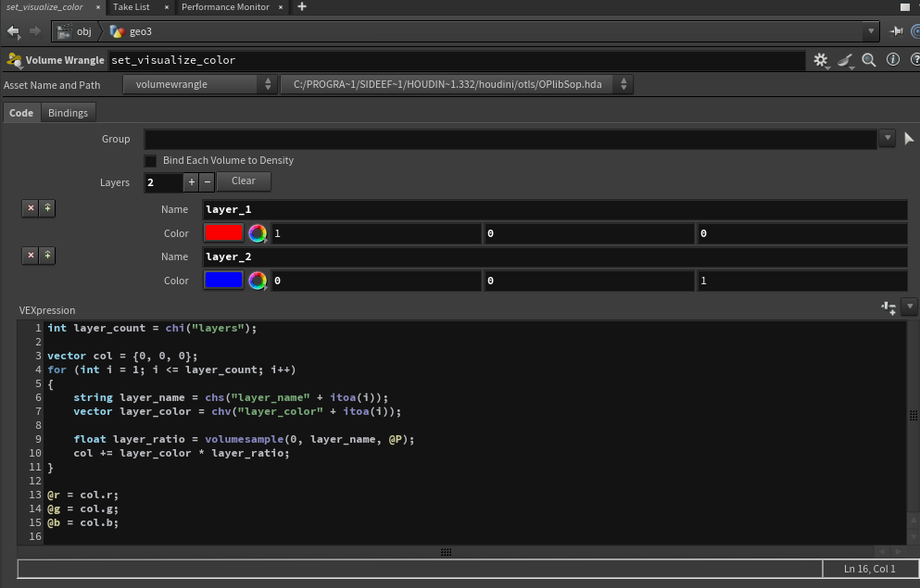

• set_visualize_color (Heightfield Wrangle)

  • volumesampleでレイヤー情報を取得してrgbレイヤーに色を設定する



  • コード内容(VEX)

  int layer_count = chi("layers");

  vector col = {0, 0, 0};
  for (int i = 1; i <= layer_count; i++)
  {
      string layer_name = chs("layer_name" + itoa(i));
      vector layer_color = chv("layer_color" + itoa(i));

      float layer_ratio = volumesample(0, layer_name, @P);
      col += layer_color * layer_ratio;
  }

  @r = col.r;
  @g = col.g;
  @b = col.b;


  Copy

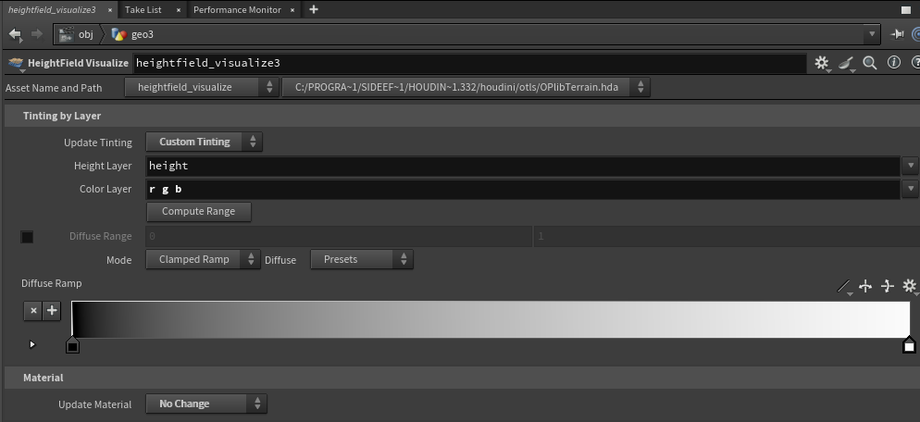

• Heightfield Visualize

  • rgbレイヤーを可視化する




UnrealEngine側での動作確認

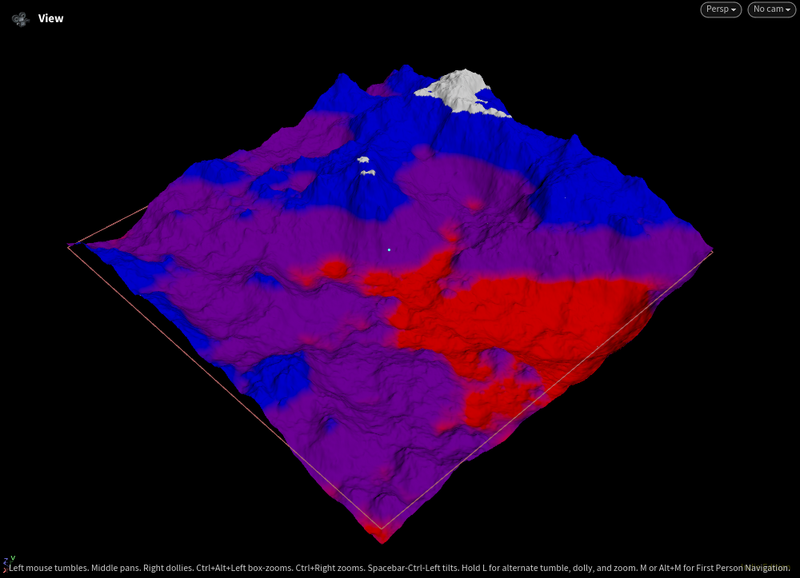

表示結果

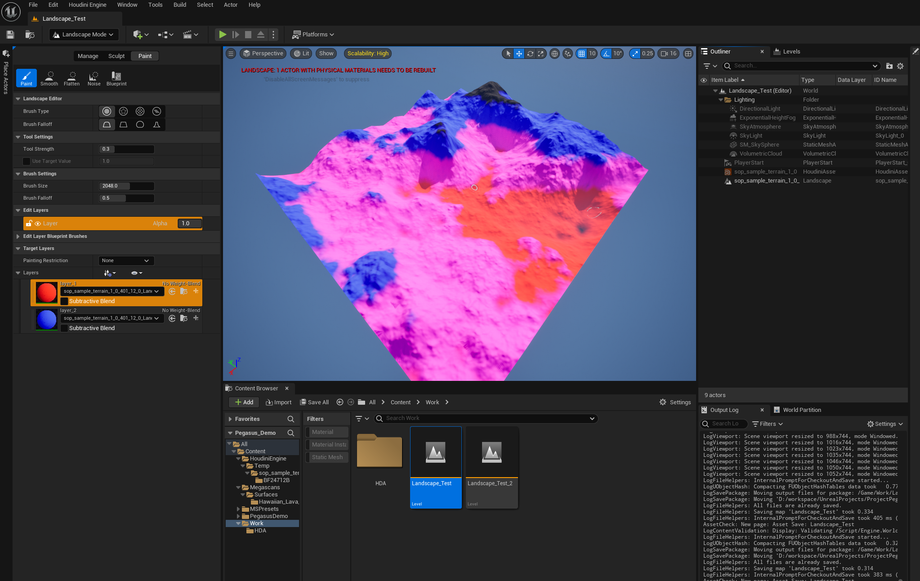

• UnrealEngine側での表示確認

  • ブレンドされて表示されることが確認できた

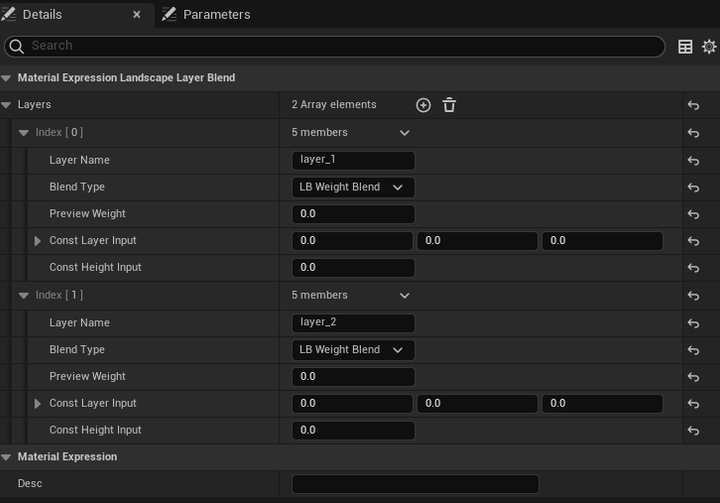

• マテリアルの設定

  • WeightBlendで単色設定するのみの状態

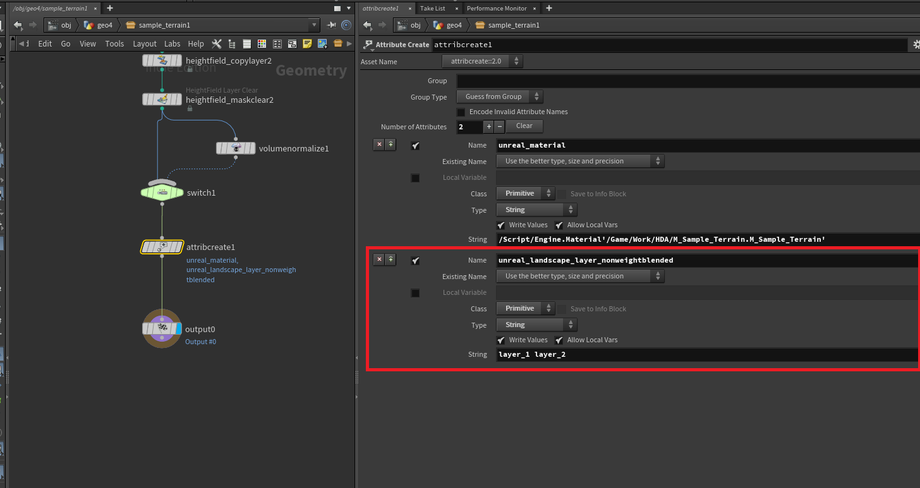

注意点

参考：
アトリビュートとグループ | Houdini Engine for Unreal

おわりに

【Houdini21.0】Heightfield VisualizeでレイヤーをWeightBlend(順不同)で表示する ～完～
